一、設計E-R圖

?

1.新建“空白繪圖”

?

注：不一定非得是“空白繪圖”，任意選擇一個類型的模型圖即可，我們進去再具體選擇。

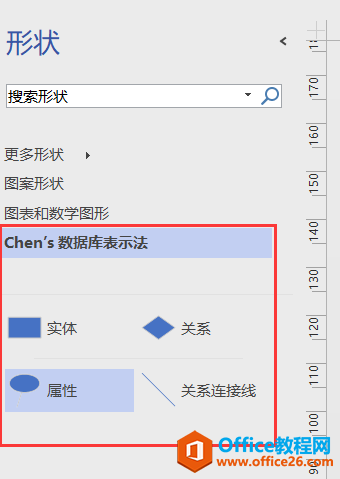

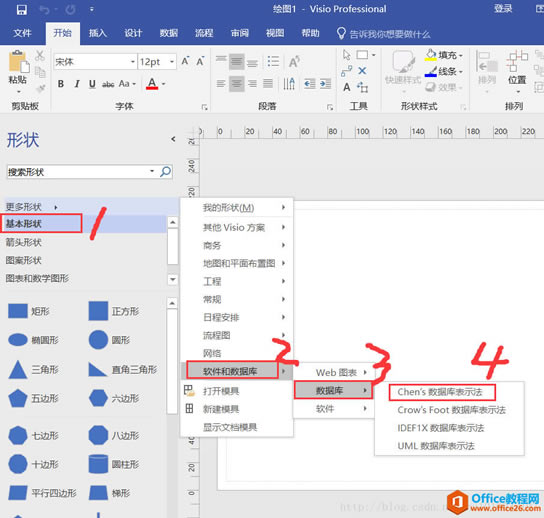

2.選擇左側“更多形狀”… 選擇“chen’s數據庫表示法”，左側出現對應圖形

?

3.繪制E-R圖

?

這里以最簡圖書管理系統為例，其E-R圖如下：

二、將上述E-R圖轉為數據庫模型圖

?

1.新建“空白繪圖”

?

注：不一定非得是“空白繪圖”，任意選擇一個類型的模型圖即可，我們進去再具體選擇。

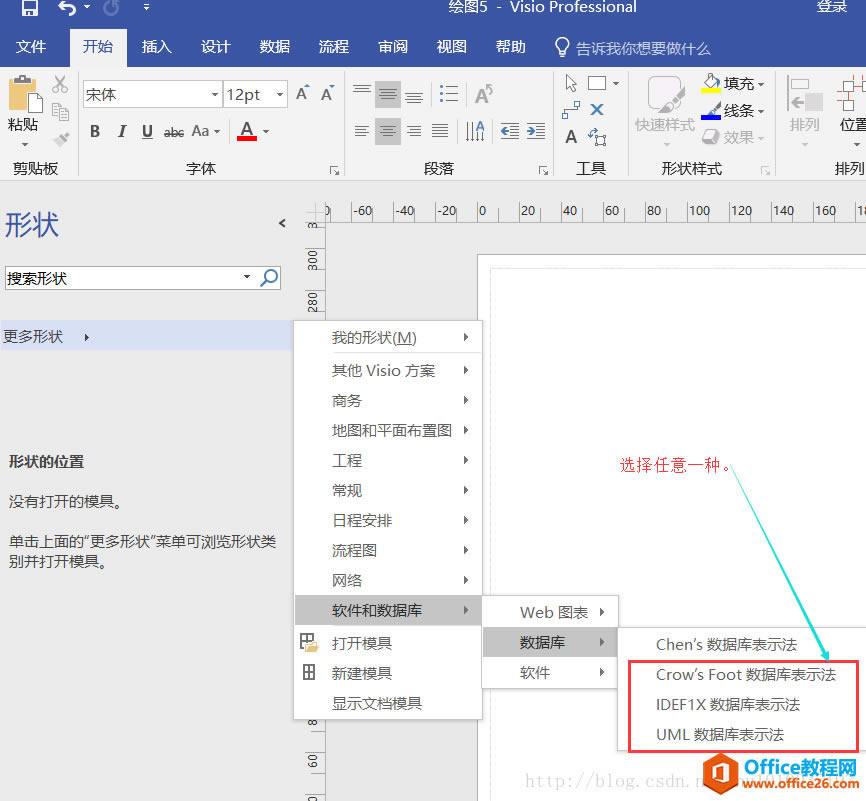

2.選擇左側“更多形狀”… 選擇“Crow’s Foot數據庫表示法”或“IDEF1X數據庫表示法”或“UML數據庫表示法”中的一種，根據自己的選擇，區別不大，左側出現對應的圖形

?
