期刊要求文章中的圖片格式為EPS格式，但visio本身并不支持導出該格式，因此可以先將圖片導出為PDF，然后通過Adobe Acrobat DC工具導出為EPS格式，或者使用Adobe illustrater保存為EPS格式或進行編輯。具體的過程如下：

設置visio導出為pdf

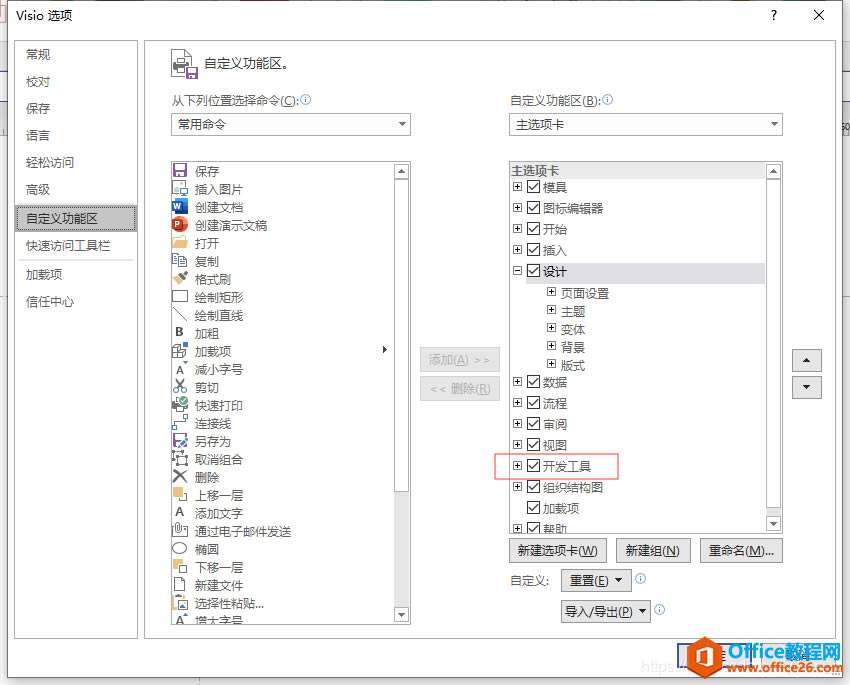

1. 打開visio的“開發工具”選項：

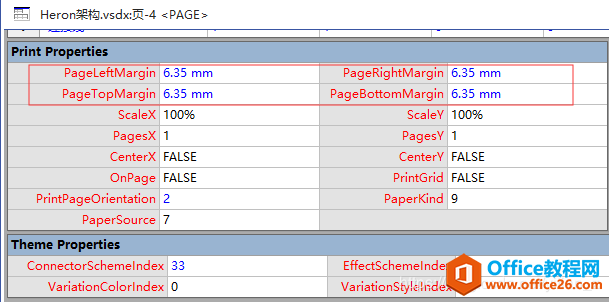

2. 設置頁面的導出格式（頁面中只包括一個要導出的圖） ，將下面的值全部修改為0

具體修改的方法，選中每個值，將=后面的值改為0，后面的mm單位不要動，然后每個修改完后enter即可。

3. 修改visio的頁面大小為自適應圖片：

這樣就可以得到無邊框的圖片：

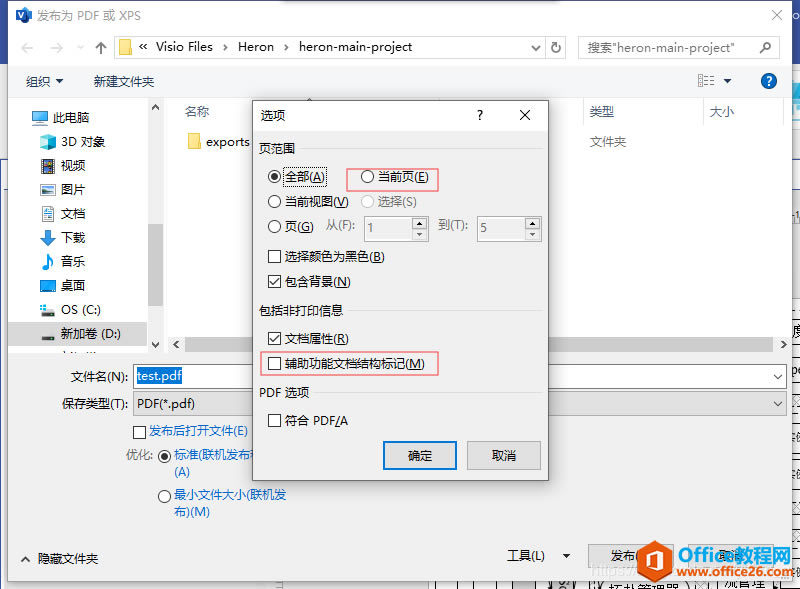

4. 這樣就可以將圖片導出為pdf格式：

這里的“輔助功能文檔結構標記”不要勾選，導出的范圍為“當前頁”。

使用Adobe Acrobat DC導出EPS

?

得到上述的pdf格式的圖片之后，使用Adobe acrobat DC 進行編輯，然后導出為EPS格式的文件。

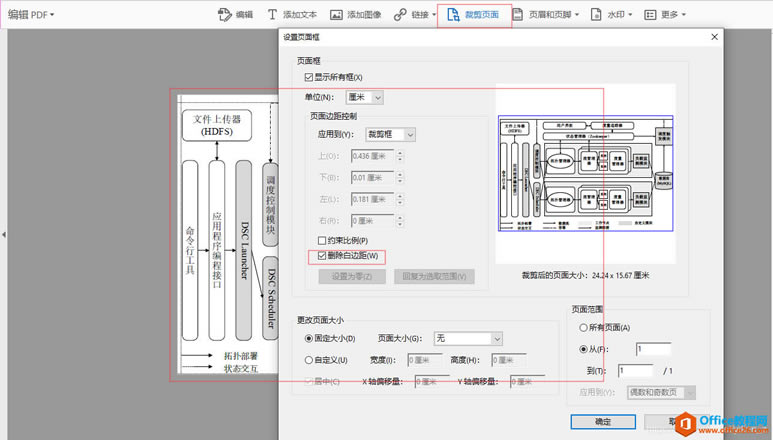

1. 使用Adobe acrobat DC 來進一步修剪空白邊。

?編輯PDF-》裁剪頁面-》選中圖片-》雙擊選中的區域-》選擇“刪除白邊距”-》確定。

2. 進行上述的修改之后，將圖片導出為EPS格式：

導出-》內嵌式postscript，即可。

后續可以使用Adobe illustrater對eps進行修改保存

使用adobe illustrater保存為eps時，使用默認選項即可。
