為什么要繪制時序圖？

如何在Visio2010繪制時序圖,我們編碼的時候，知道有的用例的業務邏輯按照比較確定的時間先后順序進行展開。這時候，我們就需要知道我們設計的系統中的不同類之間傳遞消息（可以認為是不同對象函數間的調用）要按照怎么樣的順序、傳遞什么消息、返回什么消息。這時候用時序圖是最好不過的了。如何在Visio2010繪制時序圖請看下文.

時序圖的定義：

時序圖是描述消息時間順序的交互圖。在圖形上，時序圖是一張表，其中顯示的對象沿橫軸排列，從左到右分布在圖的頂部；而消息則沿縱軸按時間順序排序。創建時序圖時，以能夠使圖盡量簡潔為依據布局。

用visio建立時序圖

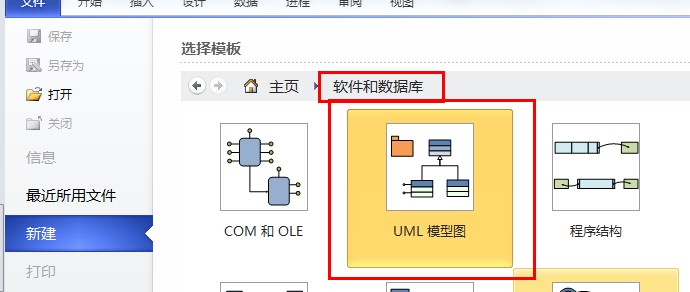

1、選擇模版

2、常見符號

時序圖創建步驟

1、確定交互過程的上下文；

2、識別參與過程的交互對象；

3、為每個對象設置生命線；

4、從初始消息開始，依次畫出隨后消息；

5、考慮消息的嵌套，標示消息發生時的時間點，則采用FOC（focus of control）；

6、說明時間約束的地點。

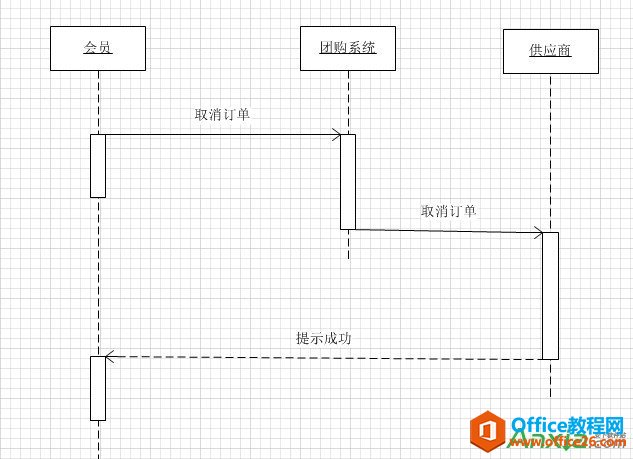

下面以團購系統的取消訂單為例。
