在建筑圖紙中，了解正確的測量結果非常重要。Visio可幫助您準確測量平面圖中的各種形狀。對于精確尺寸，重要的是正確設置圖表的比例。

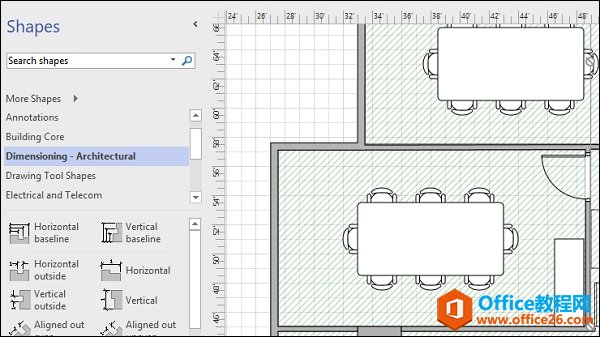

要查看尺寸形狀，請單擊“形狀”窗格中的“尺寸標注 - 建筑類別”以顯示測量工具。在這個例子中，我們將測量墻的垂直尺寸。

測量墻的垂直尺寸

要測量垂直尺寸，請在“尺寸標注 - 建筑”形狀類別中單擊并拖動“垂直”形狀，然后沿著要測量的墻將其釋放。你會看到垂直形狀現在有兩個黃點和兩個白點。

白點用于將垂直形狀的任一端粘合到墻的頂部和底部長度。第一個黃點有助于分別顯示實際墻壁的垂直形狀。第二個黃點有助于清晰地顯示尺寸值。

將白點粘貼到墻的頂部和底部。然后，根據需要拖動黃點以正確顯示尺寸。

如果縮放正確完成，您將看到所需形狀的確切尺寸。
