本節以 Visio 2013 版本為例進行講解，主要介紹如何使用 Visio 設計 E-R 圖和數據庫模型圖。 ?

1. 繪制E-R圖

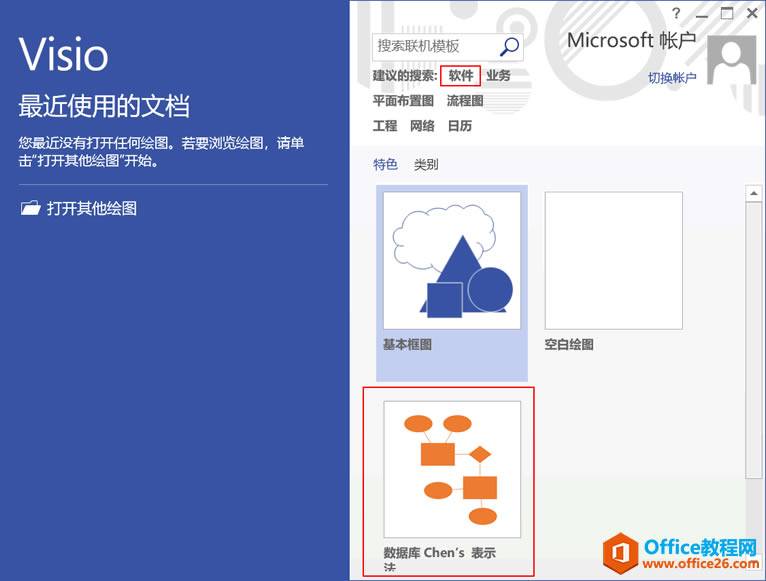

首先打開 Mircosoft Office Visio 2013，會出現以下界面，我們選擇并點擊“軟件“。如果本頁面有“數據庫Chen's表示法”模板，雙擊創建即可。 ?

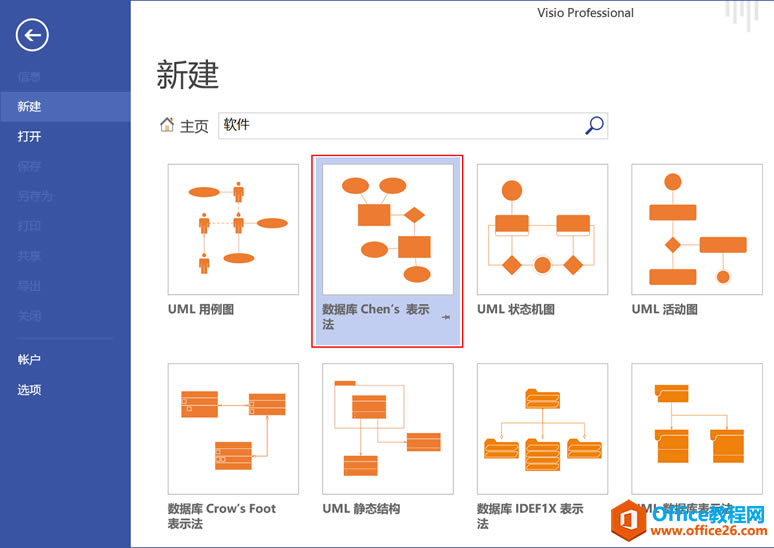

點擊“軟件“后會顯示有關軟件的所有模板，雙擊“數據庫Chen's表示法”創建模板，如下所示。

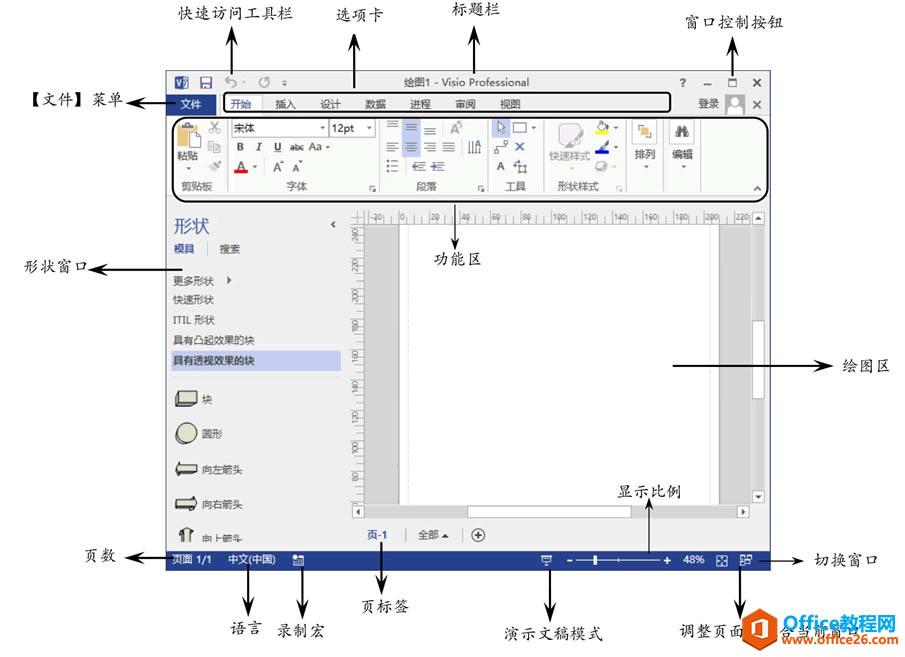

為了讓大家更好的使用，對功能區的說明如下：

?

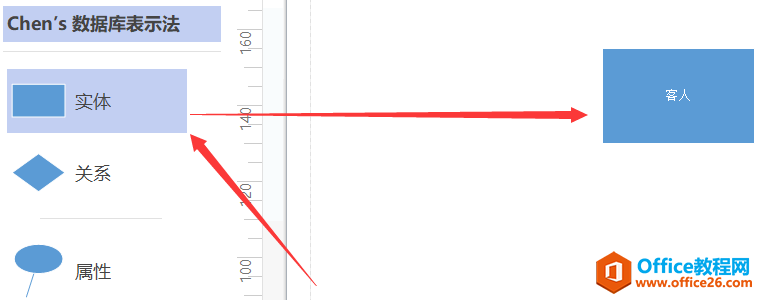

創建相應的模板后，點擊左邊想要的圖形，拖動到繪圖區就可以了。形狀的大小、樣式等都是可以修改的。

可以將鼠標懸浮在圖形上，會提示在哪個方向畫，以及要畫什么圖形，這樣可以提高我們的繪畫效率。

最后將完成的作品保存到想要保存的位置就可以了。

2. 數據庫模型圖

與繪制 E-R圖一樣，點擊“軟件”并選擇“Crow’s Foot數據庫表示法”或“IDEF1X數據庫表示法”或“UML數據庫表示法”中的一種，區別不大創建模板后左側出現對應的圖形，點擊想要的圖形拖動到繪圖區即可。說明：“Crow’s Foot數據庫表示法”，“IDEF1X數據庫表示法”和“UML數據庫表示法”三種模型基本相同，不同之處在于實體間的連接線形狀和含義不一樣。具體可學習 UML 類圖中連接線的含義，這里就不過多講解了。
