?在使用visio畫圖時經常需要根據自己需求繪制不規則圖形，關于這類圖形的顏色填充說明如下：

（1）準備工作

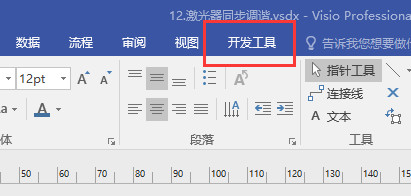

檢查visio軟件中是否有“開發工具”選項，填充過程中需要用到，

如果沒有的話需要如下步驟添加上

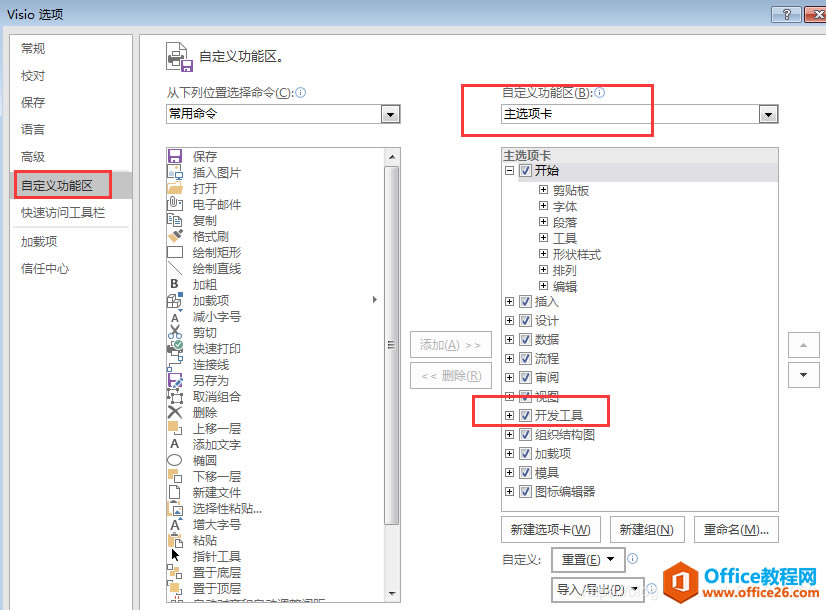

“文件”–》“選項”–》“自定義功能區”–》“主選項卡”–》“開發工具”

（2）開始填充

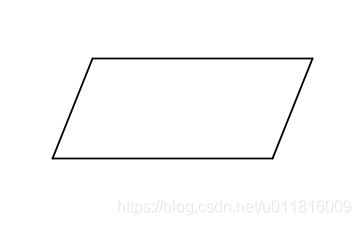

使用直線繪制如圖所示的圖形（自己繪制的，不是用現成的模板）

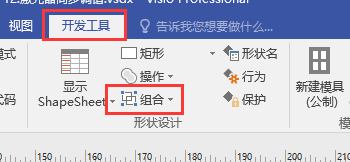

選中圖形，依次點擊“開發工具”–》“組合”

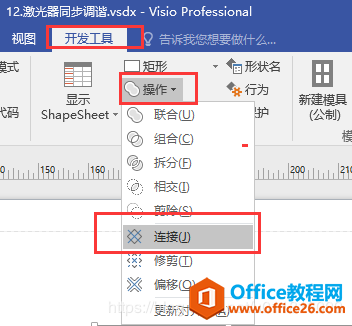

依次點擊“開發工具”–》“組合”–》“操作”–》“連接”

最后選擇“開始”–》“填充”

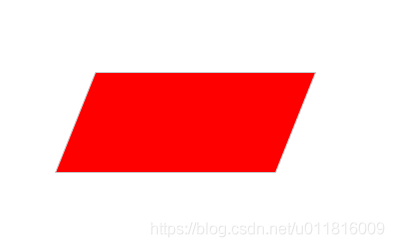

即可，得到如下效果

（3）說明

出現這種問題主要原因是，我們自己繪制的圖形，看著好像是封閉的圖形，但是visio軟件并不認為它是封閉圖形（即使“組合”了也并不行），所以需要進一步的進行“連接”操作

操作后軟件認為是封閉的圖形了，然后才可以填充
