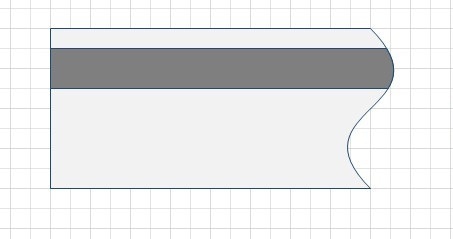

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表，可以促進對系統和流程的了解。 使用VISIO(2010)時，對規則的封閉圖形填充非常簡單，但是要想畫一個不規則的圖形，并且填充顏色，就不是那么容易。現在舉例說明。 如果實現如圖0所示的填充，可以使用如下步驟。

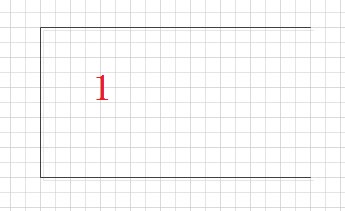

? ? ? ? ? ? ? ? ? ? ? ?圖0 首先打開VISIO的“開發工具”菜單。“開始”---->“選項”---->“”自定義功能區----->在”自定義功能區“的”主選項卡“，選中”開發工具“，此時在VISIO的菜單會出現”開發工具“菜單。 1.使用線條畫出如圖1所示的圖形。

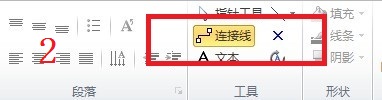

? ? ? ? ? ? ?圖1 2.選中開始菜單中的”連接線“，如圖2
? ? ? ? ? ? ? ??圖2 3.使用連接線畫一條連接線，如圖3，注意連接線的高度與與圖1所畫形狀的高度相同

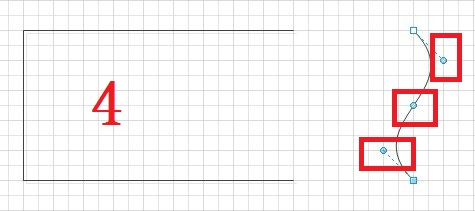

? ? ? ? ? ?圖3 4. 右鍵選中3中的連接線，然后選擇”曲線連接線“，調節圖4中三個點的位置，連接線調節成如圖4中的形狀

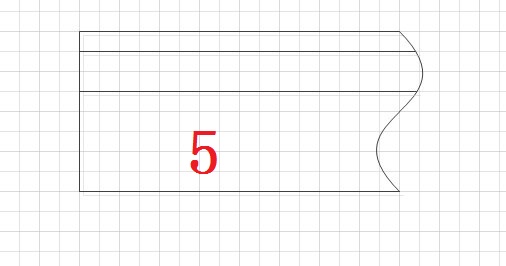

? ? ? ? ? ? ? ? ?圖4 5.把調節好的連接線靠緊1中所畫的形狀，然后再畫兩條直線，形成如圖5的形狀
? ? ? ? ? ? ? ? ?圖5 6. 復制一個圖5，如圖6

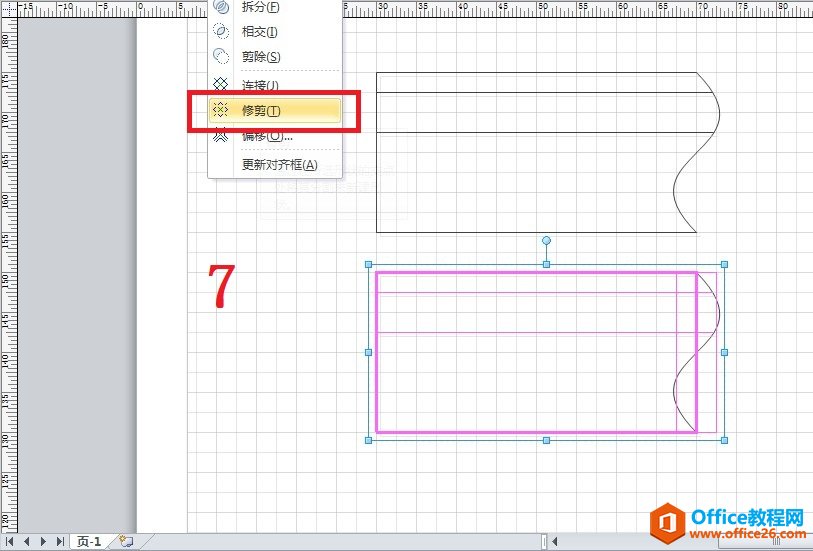

? ? ? ? ? ? ? ? ? ? ? ? ?圖6 7.選中圖6中的下面一個圖形，然后打開”開發工具“菜單，選擇”形狀設計“----->”操作“---->”修剪“，如圖7

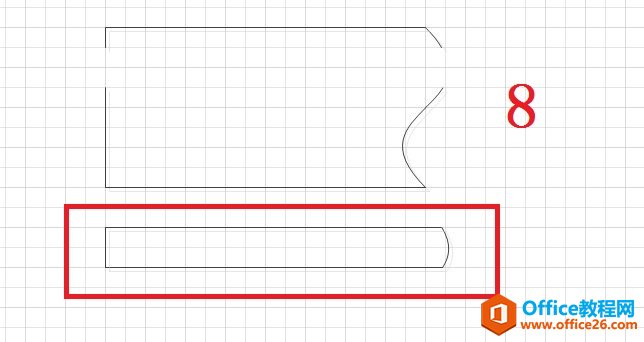

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖7 8. 選擇需要的線條形狀，然后從圖7所選的圖形中拖出來，如圖8

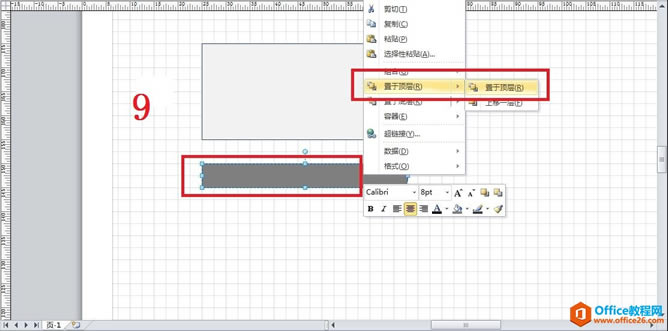

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖8 9. 選中圖8中紅色矩形框住的圖形，然后”開發工具“---->"形狀設計"---->”組合“，然后再”開發工具“---->"形狀設計"---->”操作“----->”連接“，然后就可以像填充普通圖形那樣，對該不規則封閉圖形進行填充了。在該圖形上右鍵，設置該圖形位于”頂層“。如圖9

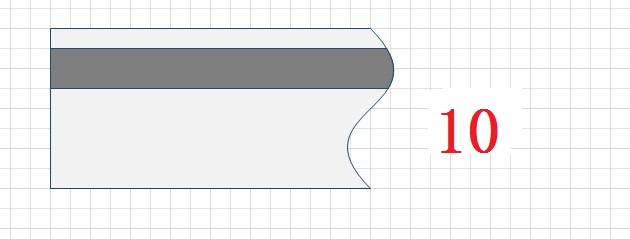

? ? ? ? ? ? ? ? ? ? ? ? ? ?圖9 10.對圖6中另一個不規則圖形，進行如下操作：”開發工具“---->"形狀設計"---->”組合“，然后再”開發工具“---->"形狀設計"---->”操作“----->”連接“，然后就可以像填充普通圖形那樣，對該不規則封閉圖形進行填充了。填充之后，把圖9中做好的填充圖形覆蓋到該圖上，就完成了。如圖10所示。
? ? ? ? ? ? ? ? ? ? ? ? ? ?圖10 Visio 不規則封閉圖形填充方法圖解詳細教程的下載地址：Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。 |
