在設計數據庫表結構時，通常都是先畫數據庫實體關系圖，這樣在討論設計的是否合理時，可以很容易看懂數據表之間的關系。

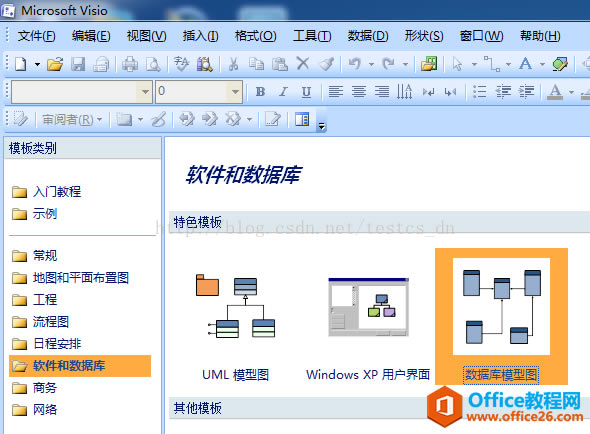

打開Microsoft Office Visio ，左側的模板類別中選擇“軟件和數據庫”，雙擊右側的“數據庫模型圖”。

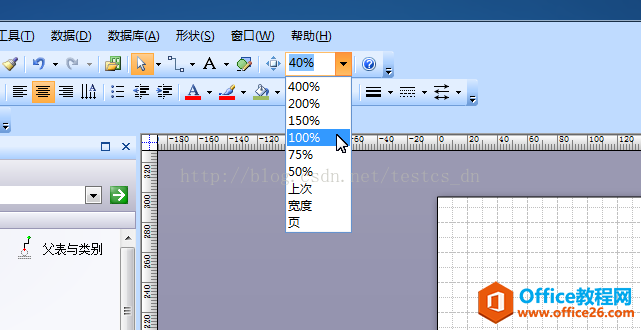

調整顯示比例

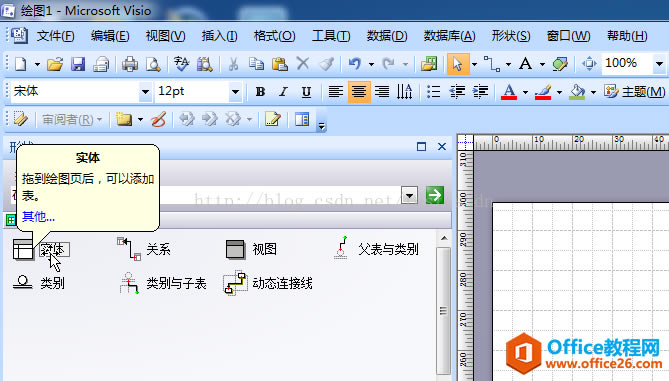

添加實體：鼠標指針移動到實體上，按下鼠標左鍵不要松開，移動鼠標到右側的繪圖頁上，松開鼠標左鍵。

修改實體定義：去掉鍵入時同步的勾，輸入物理名稱和概念名稱。

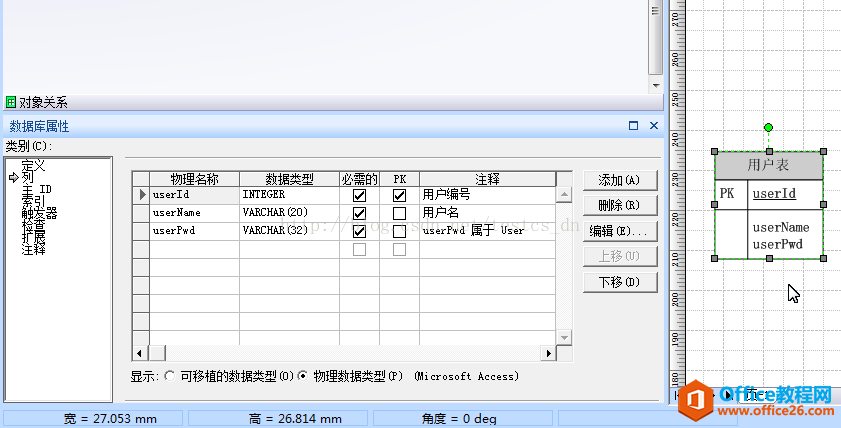

添加列：左側類別選擇“列”，右側輸入列名，選擇數據類型，選擇是否必須，是否主鍵。相同的方法添加“用戶與角色關聯表”

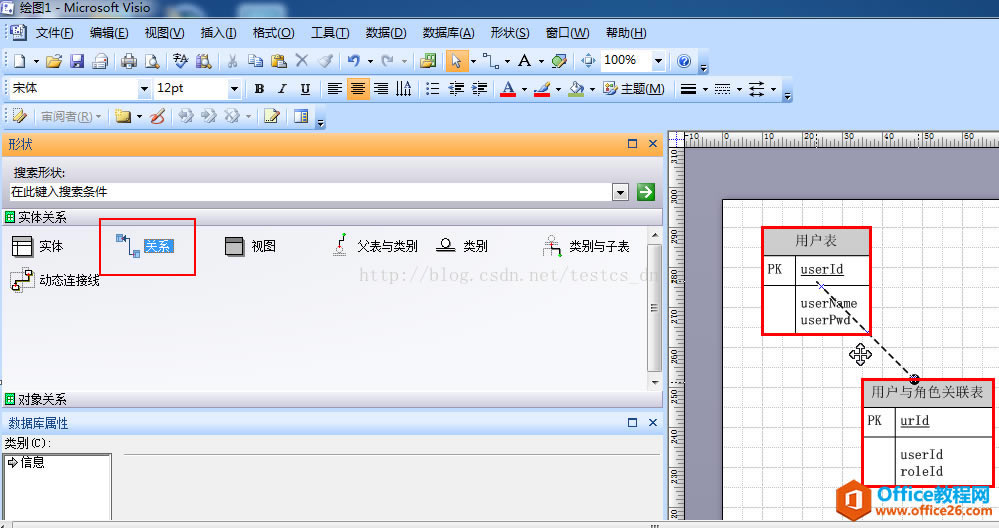

添加關聯關系：在左側的關系上按下鼠標左鍵，拖動到右側的“用戶表”實體上，實體邊框會變成紅色，松開鼠標左鍵。

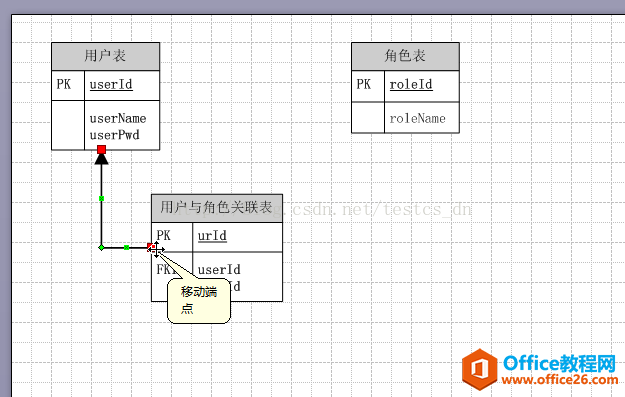

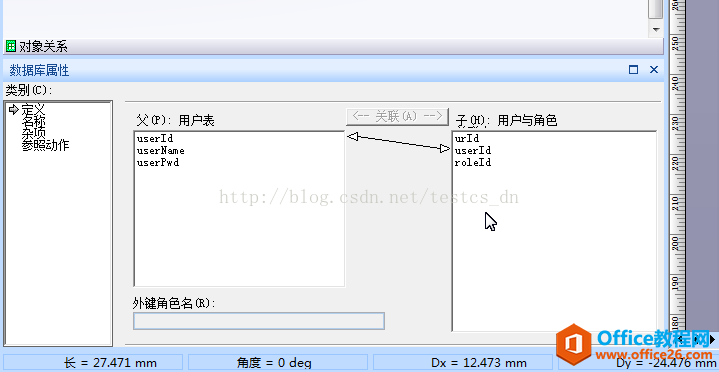

移動關系連接線的另一端關聯到另一個實體上。左側的數據庫屬性中就會顯示對象關系。按此方法創建其它實體和關系。

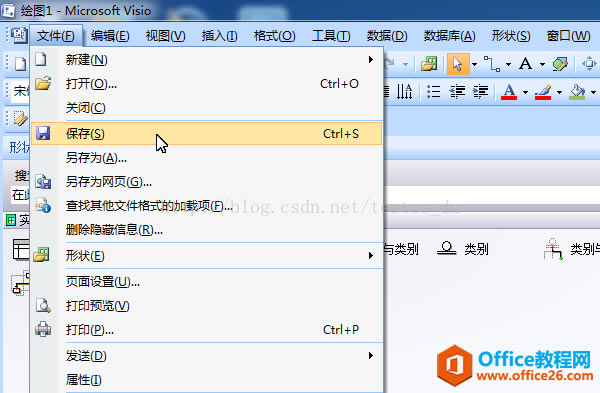

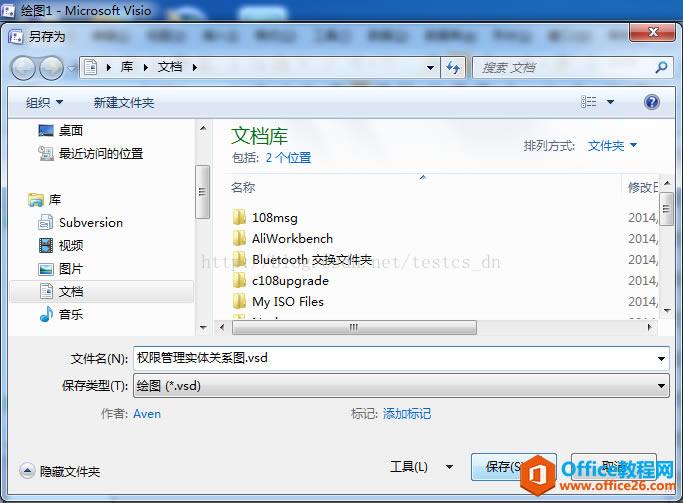

保存文件：實體關系圖設計好之后就可以保存了。為了以后可以繼續修改，一定要保存為.vsd擴展名；如果為了方便查看，可以再另存為其它格式。

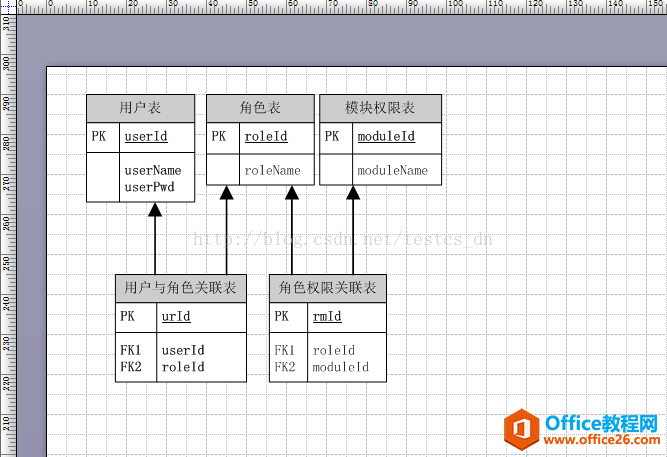

最終效果：

?
