簡單描述

首先，為三臺虛擬機安裝操作系統，我這里選擇的是Windows Server 2012 DataCenter R2版本；

其次，配置三臺虛擬機，包括修改機器名（可選）、靜態IP、關閉防火墻（可選）、關閉IE Enhanced Security Configuration（可選）；

這里需要說明的是DC的網關指向自己，另外兩臺前端的網關指向DC，如果有其他應用服務器，也需要網關指向DC，否則加域的時候可能找不到域控；

最后，為三臺服務器分別安裝服務和軟件環境，配置NLB，配置SharePoint環境；

詳細過程

　　ADAndSql服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向自己），關閉防火墻和IE增強服務；

添加AD、DNS、DHCP服務，并升級為域控；

添加安裝SharePoint需要的域賬號（一般2個分別是安裝賬號、服務器場賬號）；

安裝Sql Server服務；

在Sql Server里為SharePoint服務賬號添加權限。

　　SPWeb01服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向DC），關閉防火墻和IE增強服務；

加入AD，并將之前添加的兩個安裝SharePoint的域賬號，添加到本地管理員組；

添加IIS服務；

安裝SharePoint準備工具和SharePoint；

安裝完畢先不要運行SharePoint配置向?qū)В�先配置NLB。

　　SPWeb02服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向DC），關閉防火墻和IE增強服務；

加入AD，并將之前添加的兩個安裝SharePoint的域賬號，添加到本地管理員組；

添加IIS服務；

安裝SharePoint準備工具和SharePoint；

安裝完畢先不要運行SharePoint配置向?qū)В�先配置NLB。

配置負載均衡

　　首先配置SPWeb01，創建一個新的集群，然后將SPWeb02添加進來；

　　1、在管理服務器上的服務中，添加NLB的功能，點擊添加角色和功能，如下圖

　　2、添加角色和功能向?qū)В�直接選擇到功能，勾選網絡負載均衡，如下圖：

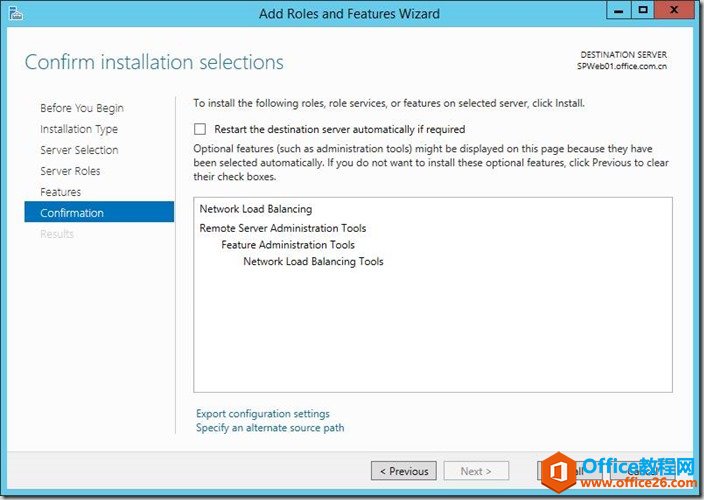

　　3、跟隨向?qū)В�這一步不用做修改，安裝（點擊Install）即可，如下圖：

　　稍等片刻，靜待安裝結束；

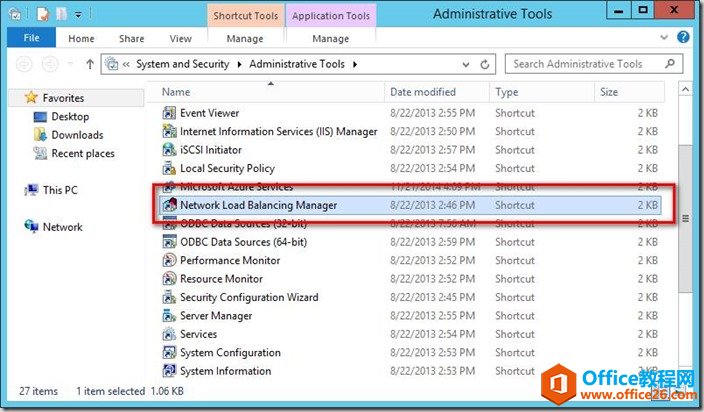

　　4、去開始菜單，找到管理工具，發現已經安裝完畢了網絡負載均衡管理器，如下圖：

　　5、雙擊打開網絡負載均衡管理器，點擊創建集群，如下圖：

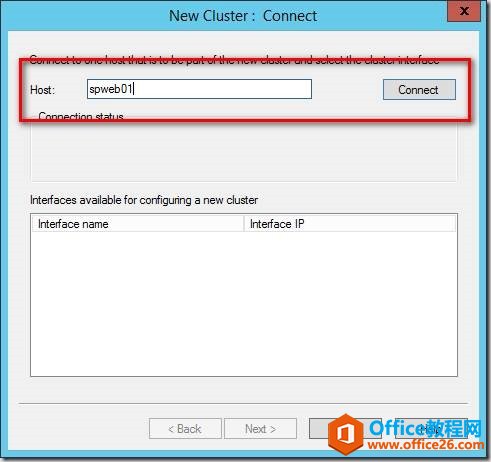

　　6、填寫主機（SPWeb01）名稱，這里點擊鏈接，如下圖：

　　7、連接成功SPWeb01，點擊Next，如下圖：

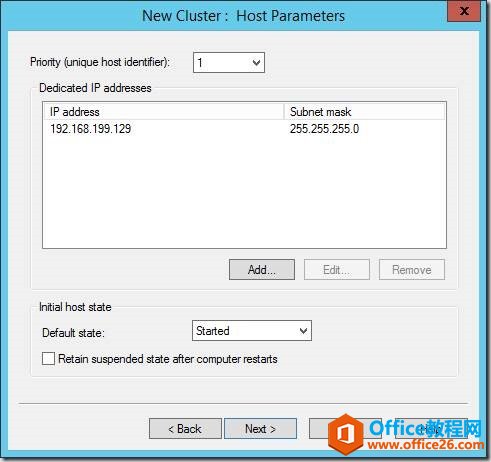

　　8、不需要特別的設置，可以改改優先，繼續Next，如下圖：

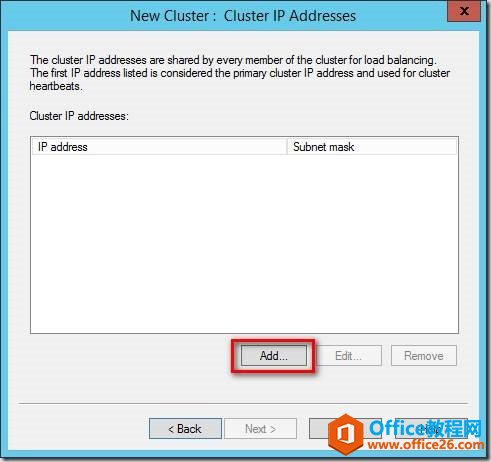

　　9、添加集群IP（集群IP就是即將用來訪問NLB的IP），點擊Add，如下圖：

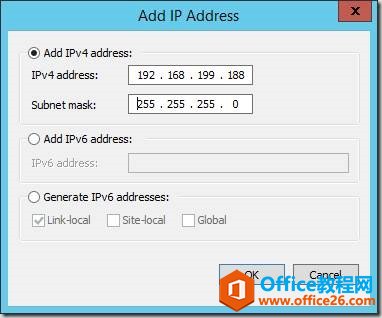

　　10、這里填寫IP地址和子網掩碼，完畢后點擊OK，如下圖：

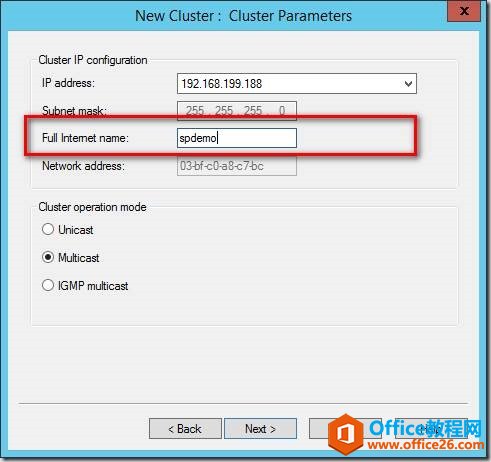

　　11、填寫網絡訪問名（配置完畢網絡訪問名是沒辦法訪問NLB的，需要去DNS做一下映射才可以），選擇多播，如下圖：

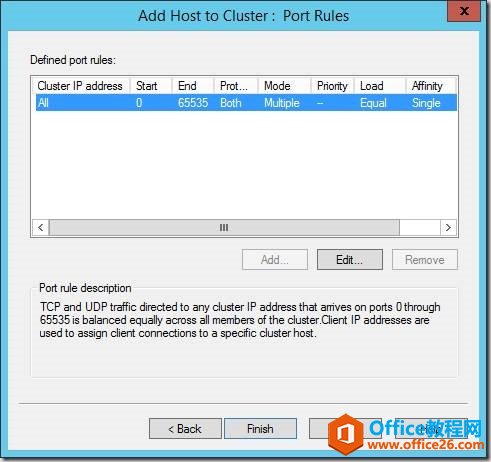

　　12、不需要編輯什么特別的，點擊Finish即可，如下圖：

　　到此，NLB創建完畢，并已經將SPWeb01加入進去了。下面切換到SPWeb02了！！！

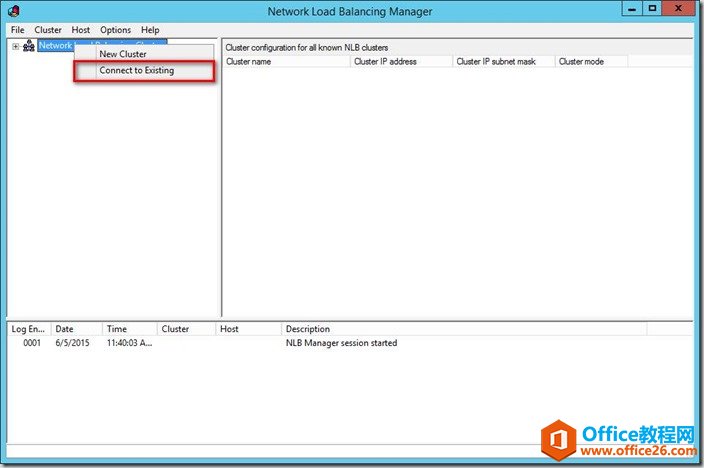

　　13、首先在SPWeb02中添加NLB功能（同上略過），而后打開管理器，連接，如下圖：

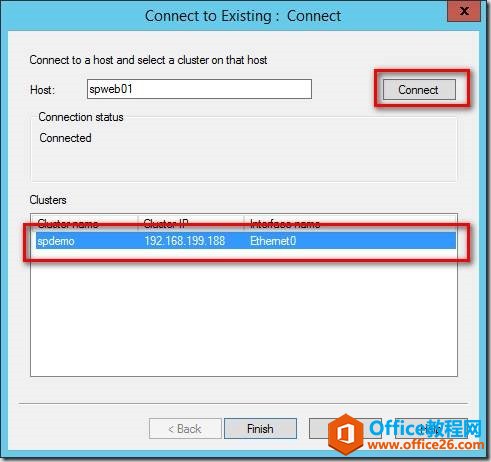

　　14、選擇創建好了集群的那臺機器（SPWeb01），點擊連接，如下圖：

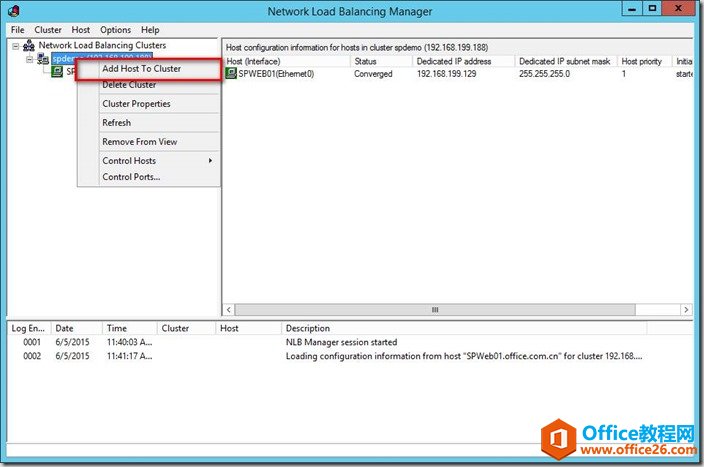

　　15、連接完畢，只是連接到了集群，還需要添加到NLB，如下圖：

　　16、輸入本機主機名，點擊連接，如下圖：

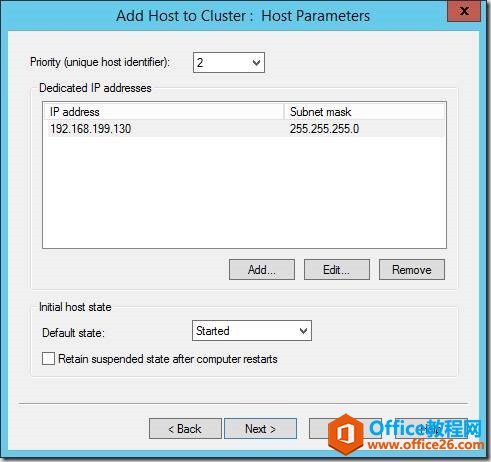

　　17、改改優先即可，點擊Next，如下圖 ：

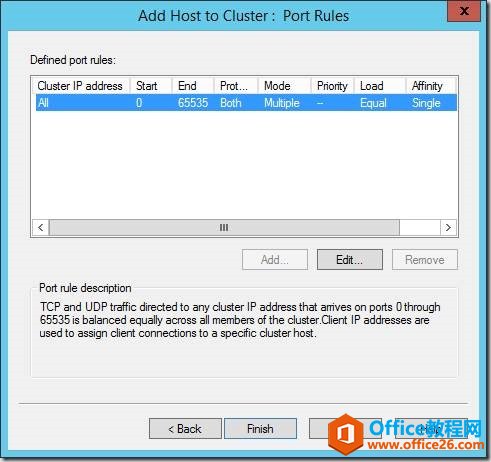

　　18、點擊Finish，如下圖：

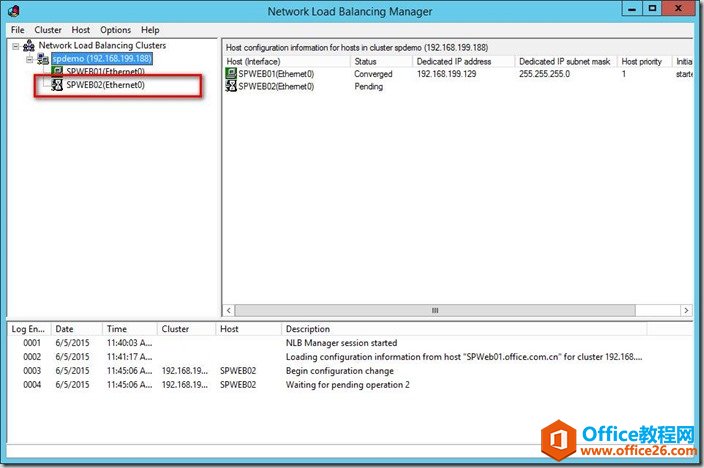

　　19、可以看到主機正在加入到集群，如下圖：

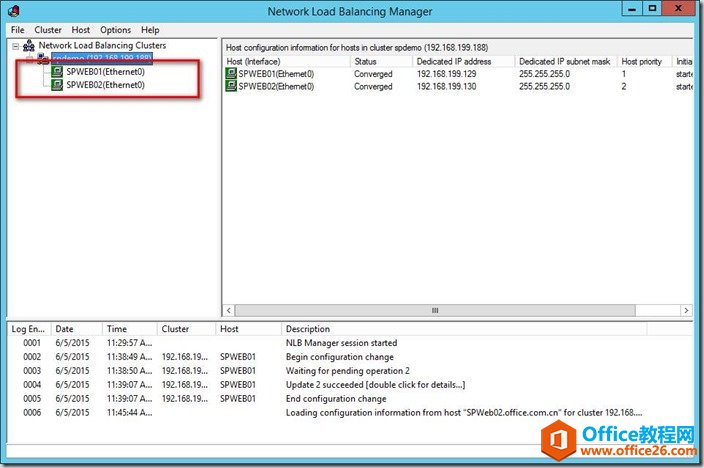

　　20、添加完畢以后，轉換到SPWeb01，刷新一下集群，可以看到兩臺機器了，如下圖：

　　21、在IIS里創建一個測試站點，用來測試NLB，如下圖：

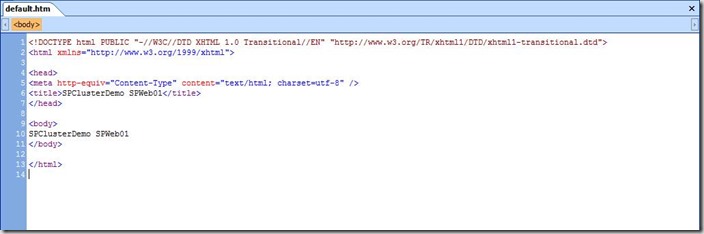

　　22、創建一個html頁面，發布到剛才創建的站點，用來測試，如下圖：

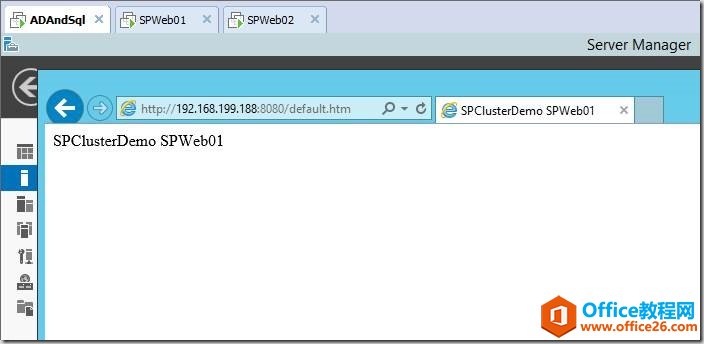

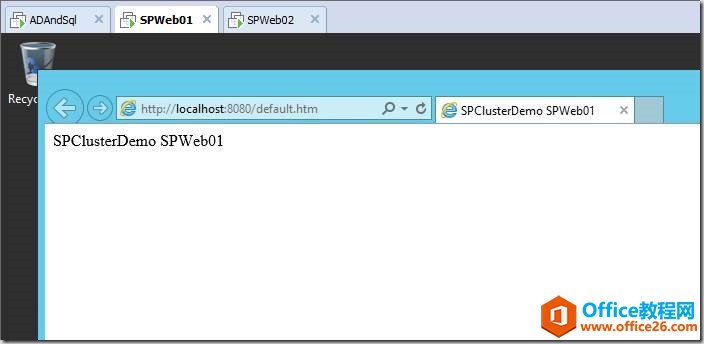

　　23、測試一下站點的訪問，發現沒有問題，如下圖：

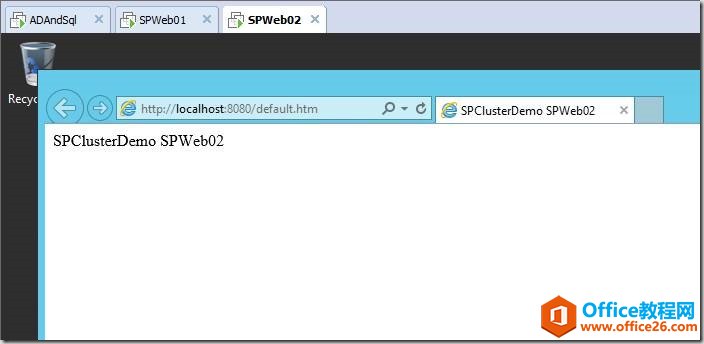

　　24、在SPWeb02重復21/22步驟，測試下站點，如下圖：

　　25、在ADAndSql上測試，訪問公共IP的網站，如下圖：

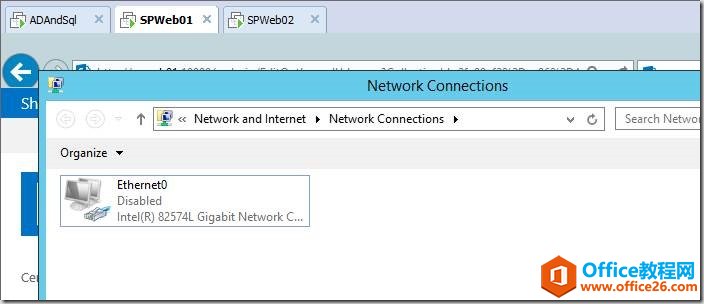

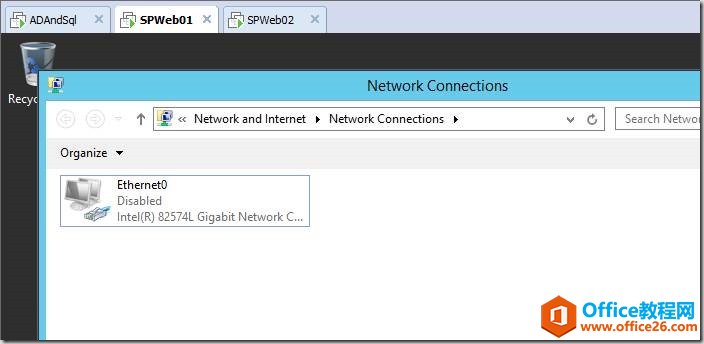

　　26、禁用掉SPWeb01上的網卡，模擬這臺機器宕機，如下圖：

　　27、去ADAndSql上測試公共IP，說明負載均衡搭建成功，如下圖：

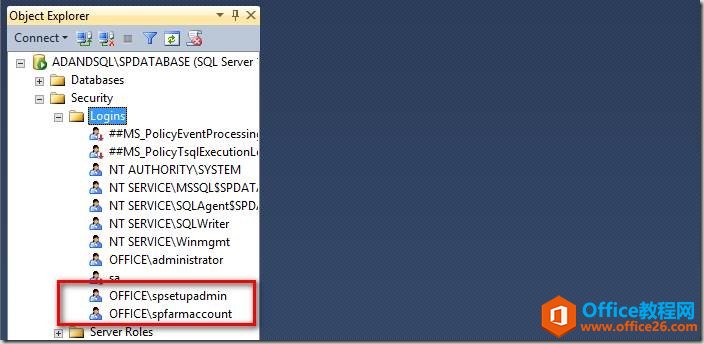

　　28、在sql上添加兩個服務域賬號的權限，用來安裝和配置SharePoint，如下圖

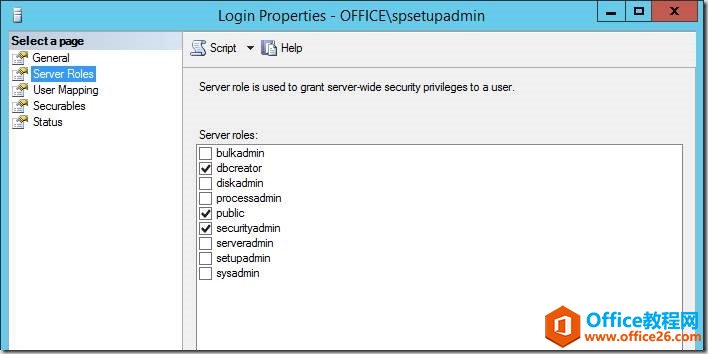

　　29、權限截圖，添加dbcreator和securityadmin兩個即可，如下圖：

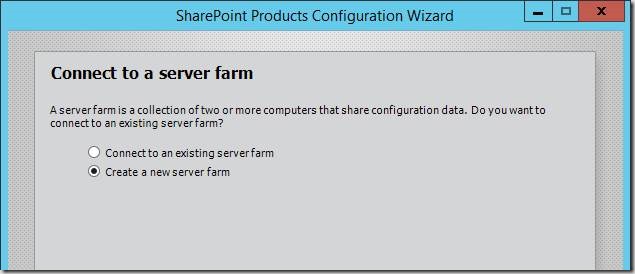

　　30、在SPWeb01上創建一個新的服務器場，如下圖

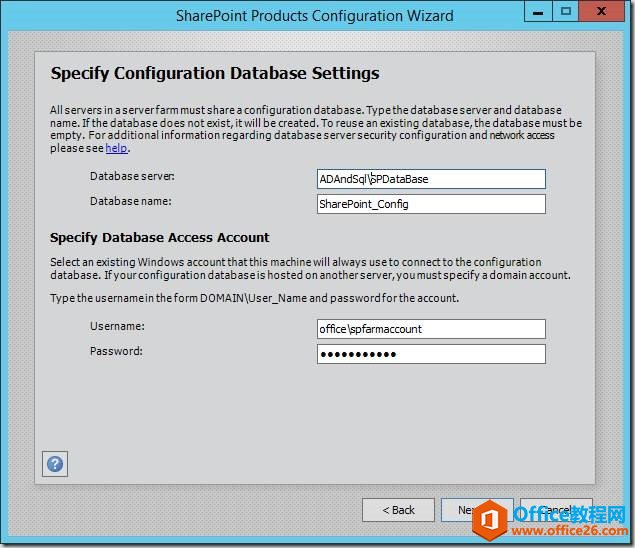

　　31、添加配置信息，登陸賬號為spsetupadmin，如下圖：

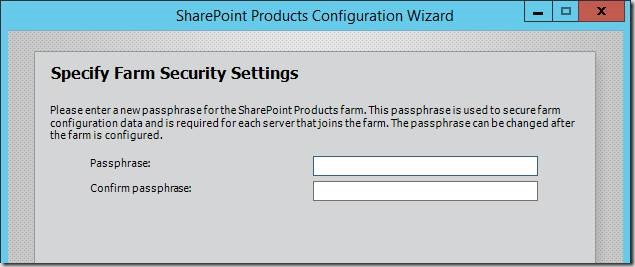

　　32、填寫密碼，需要記住，之后加入服務器場需要，如下圖：

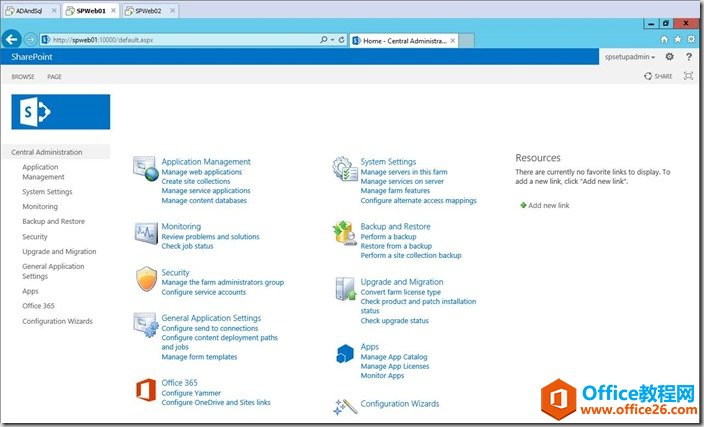

　　33、此時，SPWeb01已經配置完畢SharePoint環境，如下圖：

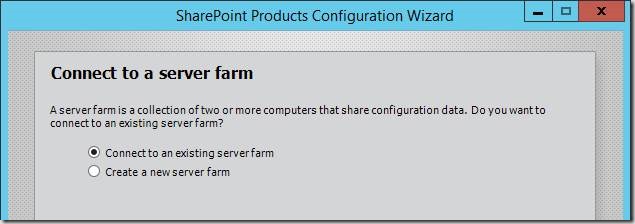

　　34、在SPWeb02上運行配置向?qū)В�連接到現有場，如下圖：

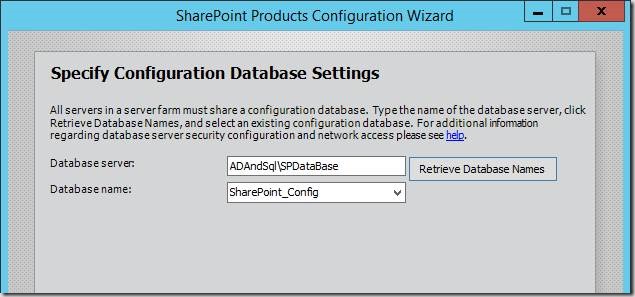

　　35、輸入sql服務器名字，然后Retrieve Database Names，選擇配置數據庫，如下圖：

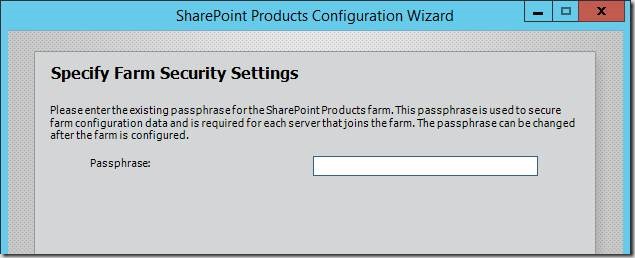

　　36、輸入密碼，我們配置服務器場時鍵入的密碼，如下圖：

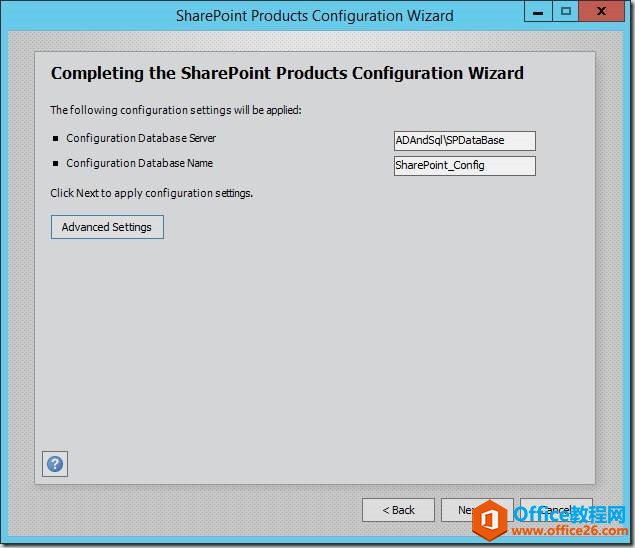

　　37、繼續點擊Next，即可，如下圖：

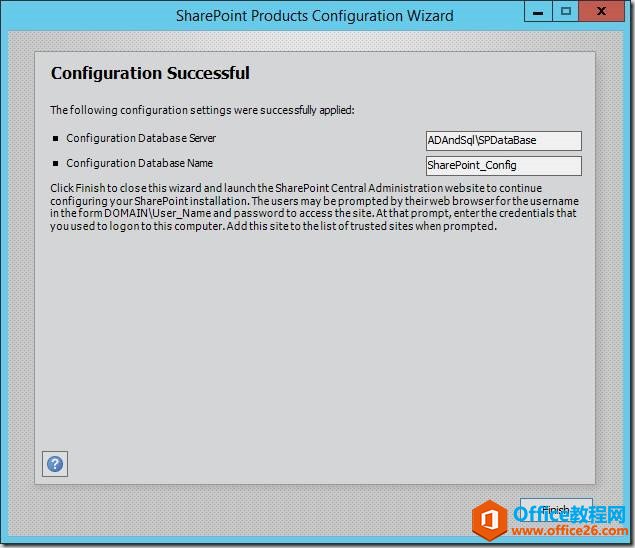

　　38、稍等片刻，即配置成功，如下圖：

　　39、SPWeb02中打開管理中心，是SPWeb01的管理中心，因?yàn)橹皇乔岸酥�一，如下圖：

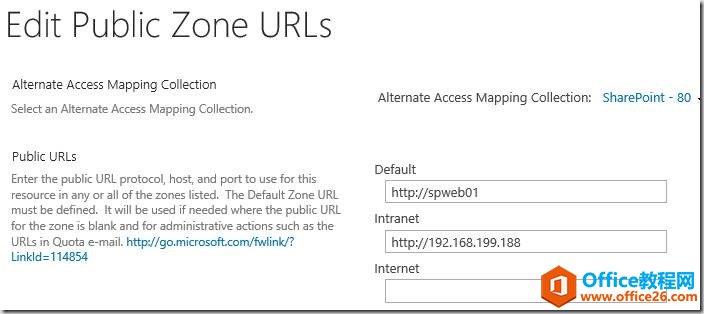

　　40、添加備用訪問映射（AAM），將集群IP添加進來，如下圖：

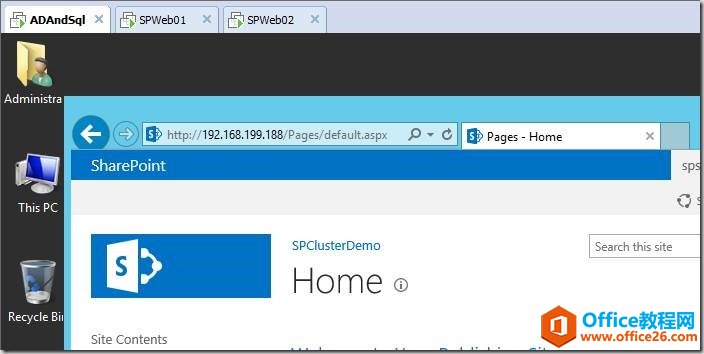

　　41、在AD上測試，發現集群IP已經可以訪問到SharePoint了，如下圖：

　　42、繼續禁用掉SPWeb01上的網卡進行測試，如下圖：

　　43、發現禁用掉SPWeb01的網卡后，依然可以訪問到SharePoint，說明NLB起作用了，如下圖：

　　至此，為SharePoint配置NLB已經完成，過程比較簡單，基本一次跑過。

總 結

　　特別要說的配置過程的幾個問題，如果集群名稱想要訪問SharePoint，也需要加入到備用訪問映射中；測試的過程中可能出現SPWeb01網卡禁用，訪問的時候還是顯示里面的頁面，因?yàn)闉g覽器緩存。

　　基本上就是這樣了，NLB配置就是這樣，感覺災備還是可以的，不知道分流的效果如何，接下來會進行測試，有了結果會把結果更新到后面，呵呵。

　　最后，安裝SharePoint的過程，可能介紹的比較簡單，如果有疑問可以參考我博客里的SharePoint 2013安裝圖解，介紹的比較詳細。
