很多人在文檔中編輯或者在材料中添加一些空白網格和數字線條。當然你可以自己創建這些項目，但是別忘了MathType就是用來解決數學表達式問題的！在設計項目比如繪圖程序中中使用網格、圖表和數字線條可能會更加容易。你可以通過手動調整MathType模板、間距參數和位置參數來控制來用MathType繪制網格線條，但是這是一個很耗時的過程。

在開始之前：

這個建議假設你已經具備能夠在MathType中手動位位移個別方程元素的位置的一般知識與技巧，并且了解MathType菜單命令，尤其是格式化菜單。如果你對這些不是很熟悉，在這篇文章開始之前閱讀一下MathType的相關文獻。

創建表格或網格：

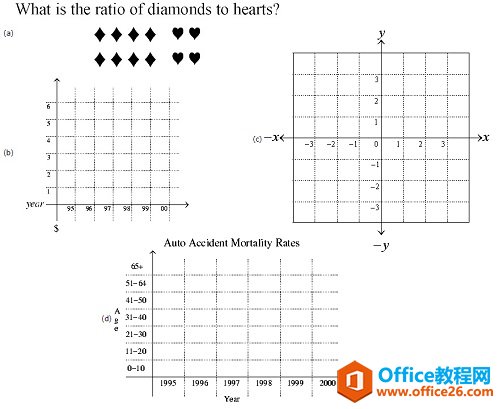

你可以在MathType矩陣模板中放置分隔的線條，這樣你就可以模擬一個直角平面了；在不帶分隔線的矩陣模板，你可以創建象形文字和統計圖表，如圖所示：

本節概述了創建一個平面直角的過程：

1.打開MathType公式編輯窗口，從MathType格式菜單中選擇“定義間距”。

2.將線條間距設置為100%，運算符間距設置為1%。點擊“確定”即可。

注意：當你完成當前的工作后不要忘記將這些數值重設，否則以后輸入的方程顯示時格式將會發生錯誤。更好的一個方法是將這個MathType格式保存為一個參數文件。如果你對參數文件不熟悉，可以參考相關的MathType文檔。

3.輸入y并按下回車鍵在MathType中插入新的一行。

4.在MathType格式菜單中選擇居中對齊。

5.從MathType箭頭模板中選擇插向上的箭頭插入，然后按下回車鍵。輸入“-x”。

6.從MathType箭頭模板中插入向左的箭頭。

7.從MathType矩陣模板中選中“矩陣或圖表的變量大小”：

確定你想要多大的網格，你可以構建一個32×32的的網格。在本文中的例子中，創建的是8×8的網格。

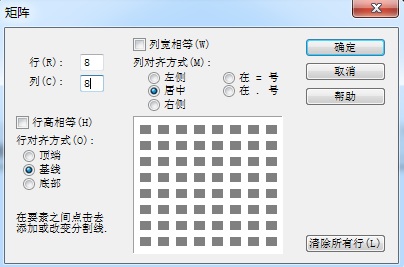

8.在矩陣對話框中，設置行跟列分別為8，則矩陣對話框如下：

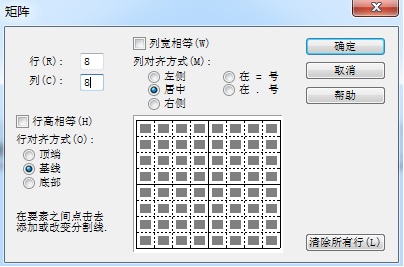

9.定義矩陣后，開始填充分隔線。有四種分隔線可供選擇：無線條，實線，虛線和圓點線。在網格的灰色格子之間用鼠標點擊就可以插入線條。繼續點擊將會在這四種線條之間循環變換。在下面的例子中，我們將x軸與y軸和邊界線使用實線，平面內使用虛線形成一個正方形，如圖所示進行設置：

10.點擊“確定”后在MathType窗口中創建一個矩陣，在稍后的操作中將修正對齊方式。

11.將十字光標移到矩陣的右邊。插入一個向右的箭頭輸入x并回車。

12.大MathType箭頭模板中插入一個向下的模板并按下回車，輸入“-y”。

13.在矩陣方格中輸入坐標軸。插入完成后分別選中它們并且在MathType大小菜單中選擇“下標”將數值減小。

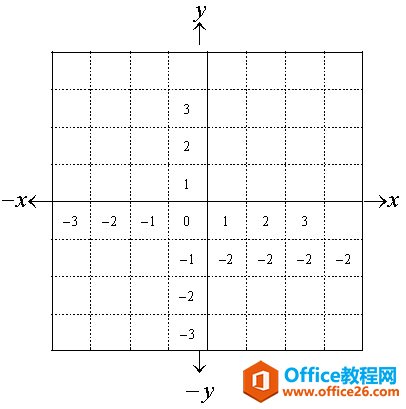

14.在x軸正文的方格中輸入標簽1、2、3，將方格的顏色設置為白色并輸入-2，這樣做的目的是為了使每一個方格的內容都是相同的，這些-2在MathType中是可見的，但是在你的文檔中就不可見。這個平面直角中的所有元素現在已經全部編輯完成，如下圖所示：

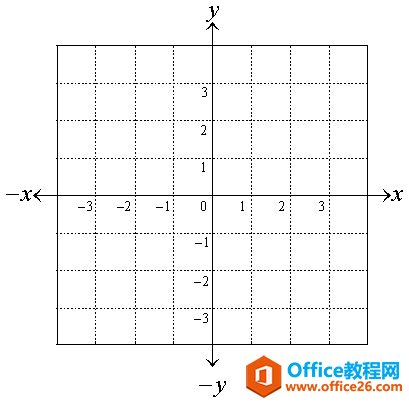

15.要對齊坐標軸上的點，箭頭和坐標軸標簽，你需要輕微地移動箭頭和標簽到相應的位置上。（如果你對這個不熟悉，你可以看一下MathType的相關文獻）。進行大致調整后，你就完成了一個完整的坐標平面網格，如圖所示：

以上內容向大家介紹了MathType繪制網格線條的制作方法，從中可以看出主要利用了MathType矩陣模板。基本上利用MathTpe可以完成任何你想要的數學樣式，如果需要了解更多MathType數學樣式的編輯方法，例如聯立條件的編輯
