本文的excel簇狀柱形圖數據源如下：

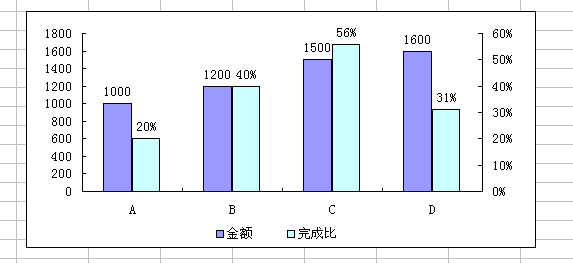

案例要求：選取上面截圖的數據A1:C5內的數據作圖。做出如下所示的圖表效果：

本文的excel簇狀柱形圖做法如下：本例關鍵之處是：X軸的刻度線標簽，必須位于兩個系列的當中。
1、選取A1:C5，插入-圖表-簇狀柱形圖-完成。
2、選取B1:C5，復制，粘貼到繪圖區。
3、選取左邊的“完成比”系列，坐標軸設置為“次坐標軸”，邊框、填充設置為“無”。
4、選取右邊的“完成比”系列，坐標軸設置為“次坐標軸”，數據標志設置為”值“。
5、選取右邊的”金額“系列，邊框、填充設置為“無”。
6、選取左邊的”金額“系列，數據標志設置為“值”。
7、清楚網格線，設置繪圖區格式，邊框、填充設置為“無”。
8、數據標志格式-字體-10號
9、刪除圖例中多余的系列，設置位置為“底部”，邊框?yàn)椤盁o(wú)”。

下面是配套的excel簇狀柱形圖做法動畫演示：
