Snapdragon 820四核比Snapdragon 810八核更好？

　　對此，近日高通的高管包括高通高級副總裁Cristiano Amon、執行副總裁Murthy Renduchintala、市場營銷副總裁Tim McDonough和市場營總監Mark Shedd，在接受采訪時從某種程度上回答了這個問題。

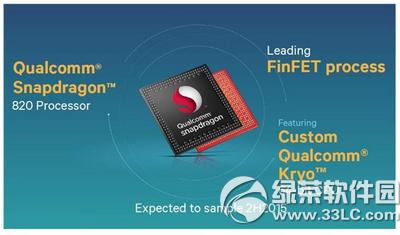

　　高通的高管認為，得益于14nm FinFET工藝打造的最新自主Kyro CPU內核，Snapdragon 820在性能和能效都有大幅提升，確切的說是兩倍提升。

　　重點在于，高通采用并深度優化了異構計算模式，讓各個組件更好的分工，內核負擔減輕不少。

　　同時，高通補充稱，針對定制的Kryo CPU內核，所謂的優化包括提升單線程性能、發揮多線程效率等方面都下了很大的功夫，還有GPU、DSP、顯示、視頻、多媒體、基帶信號等其他模塊上同樣投入很多。

　　基本上，搭載Snapdragon 820的智能手機，多數任務都無需運用到高性能的內核，甚至連低性能核心都很少用到，所以在性能和效能之間非常平衡。

　　“優化了更強大”是什么鬼？

　　首先，Snapdragon820是高通第一款自主設計的64位處理器，CPU為2.2 GHz主頻，集成Adreno 530 GPU(圖形處理單元)，其他關鍵組件包括：峰值下行傳輸速度達到600 Mbps支持Wi-Fi 802.11ad的調至解調器(modem)、ISP(圖像信號處理)、Hexagon 680 DSP(數字信號處理器)，還有為CPU定制的“Qualcomm Symphony System Manager”的系統管理器，并提供Quick Charge 3.0快速充電技術能在大約35分鐘內將一部手機從零電量充電至80%。

　　在Snapdragon 820中起關鍵決定作用的是“Symphony”的系統管理器，可以管理整個系統級芯片的不同配置，以便使處理器組件和專有內核最有效的組合到一起，更好地管理、組織、協調和分配設備上的各項任務，決定將當前的任務分配給CPU、GPU、DSP還是ISP來執行。

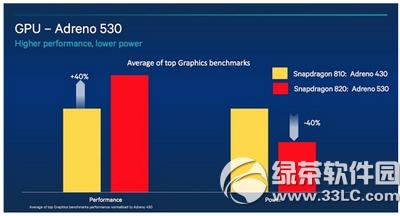

　　關于任務分工，Adreno 530 GPU主要負責的任務自然還是3D游戲和視頻播放，新增完整支持4K@60Hz和HDMI 2.0，性能提升40%，功耗降低40%，支持高分辨率顯示屏、屏幕有水、戴手套使用的觸控體驗和VR虛擬現實。

　　其集成的ISP圖像信號處理器：Qualcomm Spectra，從相機模塊傳輸的數據處理和成像速度將大幅改善。在低光或昏暗光照的條件下Spectra圖像信號處理器的噪點控制進一步升級。

　　重點在于全新的 Hexagon 680 DSP，這是Snapdragon 820的重點，如今DSP負責的任務更多了，相當于三個DSP單元的集合，除了負責調制解調器、語音、圖形和視頻處理之外，還將負責時刻保持低功耗運作傳感器。

　　簡單的說，很多時候可以代替CPU和GPU處理更多的任務。

　　比如處理拍攝的低光視頻，交給DSP之后其功耗相比單純使用四核Krait GPU降低十倍，并且完成速度快三倍。

　　至于管理設備中監測類型的傳感器，如陀螺儀、加速度計、計步器等，新的DSP有助于減少大約3倍的功耗。

　　另外，在光線不佳的情況下，新DSP還能代替之前軟件的方式處理亮度自動調節，速度更快，而且功耗只有之前的10%。

　　DSP在應對圖像處理應用中，還會負責更多的工作，比如虛擬現實、增強現實、圖像處理、視頻處理、計算視覺，還有HDR視頻、HDR圖像合并和低光圖像增強等等。

　　之前很多此類任務通過CPU和GPU處理既費電又費勁，效率不高，現在交給DSP來做不僅可以提升用戶的實際體驗，而且還有助于整機的節能和降溫。

　　總之，自主設計內核、GPU、DSP和Modem一直是高通前些年打天下的優勢之一，現在高通重新回到了這條道路上，能否真正贏回用戶，就看明年的具體表現了。
